（一）簡介

　　 中性點接地電阻柜主要用于城鄉配電網中主變中性點與接地網的聯接，城鄉配電網主要指10kV、35kV、66kV三個電壓等級的電網，在電力系統中量大面廣，占有重要的地位。隨著城網改造的深入發展，10KV配電網容量迅速增加，網絡結構日趨完善，而且根據城市建設需要，架空裸導線路正逐漸被電纜和絕緣導線所替代，與此同時，由于過電壓引發的開關柜和昂貴的家用電器火災事故也屢見不鮮。因此，如何有效的經濟的限制配電網過電壓?jiǎn)栴}成為當前供用電的工作重點。

　　10KV配電網中性點通?？煞譃椴唤拥叵到y(tǒng)、經電阻接地系統和經消弧線圈接地系統。由于選擇接地方式是一個涉及線路和設備的絕緣水平、通訊干擾、繼電保護構成方式和供電網絡的安全可靠等等因素的綜合性問題，所以我國配電網和大型工礦企業的供電系統做法各異，以前大都采用中性點不接地或經消弧線圈接地的運行方式。近年來一些城市電網大力推廣電阻接地的運行方式。

　　80年代中期廣州等城市10kV配電網發展很快，城市中心區大量敷設電纜，單相接地電容電流增長較快，1987年達到60A以上，雖然裝了消弧線圈，由于電容電流較大，且運行方式經常變化，消弧線圈調整困難，還由于使用了一部分絕緣水平低的電纜，為了降低過電壓水平，減少相間故障可能性，因此采用了中性點經低電阻接地的方式。
　　根據對廣州地區區莊變電站的研究結果，采用中性點經低電阻接地，當Rn≤10Ω，在大多數情況下可使單相接地工頻電壓升高降低到1.4p.u左右。從限制弧光接地過電壓考慮，當電弧點燃到熄滅過程中，系統所積累的多余電荷在熄滅后半個工頻周波內能夠通過Rn泄漏掉，過電壓幅值就可明顯下降。根據這個要求可以得到中性點的低電阻值應滿足的條件為：
　　　　　　　　　　　　　　　　　Rn≤1/3ωC0
　　當Rn=10Ω時，弧光接地過電壓則可降至1.9p.u.以下。
　　中性點電阻值的選擇若取得太低時，則單相接地電流較大，對通信線路干擾大；若阻值取得太大，則繼電保護動作不可靠。一般來說,中性點電阻中的電流在100～200A時對通信線路的干擾不成問題，在此條件下，10kV架空線路，中性點電阻值為28.80～57.74Ω。對于電纜為主的配電網，根據日本的經驗,中性點電阻中的電流在400～800A時，對通信線的干擾問題不大，據此，10kV電纜配網中性點電阻值的范圍應為7.2～14.4Ω。
　　從保證繼電保護動作可靠性考慮，發生單相接地故障時應具有較高的靈敏度。接地繼電器有2種：一種是接地過流繼電器，另一種是根據零序電流方向而動作的接地方向繼電器。
　　采用過流繼電器在發生金屬性接地時，保護的靈敏度是沒有問題的。但在經過渡電阻接地時，主要是架空線路有相當一部分單相接地故障，故障點的電阻較大，保護的靈敏度存在一些問題。而對于電纜線路，單相接地時的過渡電阻一般都比較小，對繼電保護的靈敏度影響不大。
　　最后從限制諧振過電壓的要求出發，在電纜線路特別長時，有可能出現 jωLe=1/jωC 的情況，而引起諧振，若中性點有適當電阻，則健全相上的異常電壓可以得到限制。
　　中性點經低電阻接地的方式，特別是以架空線為主的配電網單相接地時，跳閘次數會大大增加，如果未能實現環網供電或線路沒有裝設重合閘，則停電次數將會增加，降低了供電可靠性，而對電纜為主的配電因其故障率極低，這個問題不突出。
　　結合我國具體情況，建議以電纜為主的電容電流達到150A以上的配電網可以采用低電阻接地方式，相應的故障電流水平為400～1000A。對10kV系統，中性點接地電阻值可取RN=10～20Ω。

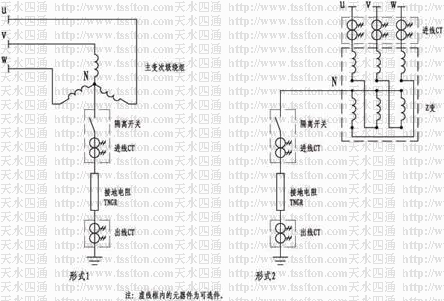

（二）典型的中性點接地電阻柜一次系統原理圖（僅供參考）

（三）執行標準
DL/T 780-2001 《配電系統中性點接地電阻器》
GB6450 《干式電力變壓器》
DL/T 620-1997 《交流電氣裝置的過電壓保護和絕緣配合》
GB 311.2-6 《高電壓試驗技術》
GB 1208-1997《電流互感器》
GB 4208-93《外殼防護等級（IP代碼）》
IEC289
IEEE32-1972標準 《中性點接地裝置的技術、術語和試驗》
其他有關國標及電力行業標準
（四）種類
● 配電網小電阻接地電阻柜
● 配電網中電阻接地電阻柜
● 配電網高電阻接地電阻柜
● 發電機中性點電阻接地電阻柜
（五）品種產品系列化
● 適用電壓：3.3kV～35kV；
● 允許通流：5A～5000A；
● 標稱電阻：0.1Ω～1500Ω；
● 允許通流時間：10s、30s、60s、10min、連續運行；
● 進出線方式：上進下出、下進下出、側進側出、側進下出；
● 安裝地點：戶內、戶外；
● 允許溫升：通流時間為10s、30s、60s時為760℃；通流時間為10min時為610℃；連續運行時為385℃；
●電流互感器CT：可選件
（六）訂貨須知
客戶在訂貨時，請?zhí)峁┡c產品有關的下列資料：
a、系統額定電壓：Ue（kV）
b、標稱電阻值：（Ω）
c、額定短時電流：(A)
d、短時通電時間：（s）
e、接地變?nèi)萘浚?kVA)
f、外殼形式：戶內型或戶外型；
g、外殼顏色：如客戶無要求，則采用計算機灰；
h、進出線方式：上進下出、下進下出、側進測出、側進下出，客戶可選；
i、柜內是否安裝 CT：CT變比及容量；
J、客戶有其它特殊要求可在訂貨時協商解決。
（七）型號含義

（八）基本技術參數

訂貨須知：1）系統標稱電壓：Ue（kV）；2）20℃時的標稱電阻值：R（Ω）；3）額定適時通電時間：t（s）；4）額定短時通電電流：Ie（A）；5）安裝地點及外殼材質：戶內型或戶外型；冷板噴塑、不銹鋼、鋁合金等；6）進出線方式：上進上出、上進下出、下進下出、側進側出、側進下出；*7）CT變比及二次負荷；*8)是否加裝智能控制器；*9）其它特殊要求等。
