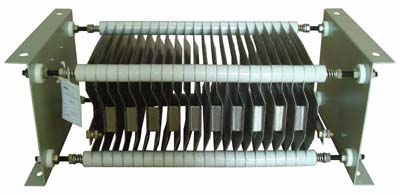

            ZX16型電阻器

            發布時間:2016-09-19  閱讀次數:   次




            適用范圍


                ZX16型不銹鋼電阻器適用于交流50Hz,額定電壓至1140V及直流1000V及以下的電路中,主要作為電動機的起動、制動與調速電阻之用。單箱額定功率為5.6kW。廣泛用于冶金、礦山、碼頭、電力、地鐵、建筑、機械制造業等。

            結構特征

                ZX16型不銹鋼電阻器是由不銹鋼板沖制成的網板形電阻元件通過點焊及氬弧焊聯接而成,按材料寬度不同分為大片和小片兩大類,大片規格為Zc3-1-1至Zc3-2-7共16種,小片規格為Zc3-3-1至Zc3-3-16共同16種??赏耆娲鶽X1型鑄鐵電阻器、ZX2型線繞電阻器、ZX10(或ZX15)型鐵鉻鋁圓筒形電阻器、ZX12型鐵鉻鋁大波浪形電阻器、ZX9型鐵鉻鋁小波浪形電阻器等,并具有互換性。


            優點:耐腐性能好,機械化程度高,生產周期短,可靠性高,微感抗等;

            缺點:電阻元件需要專用設備加工。

            型 號

            額定工作電流(A)

            20℃時電阻元件的電阻值(Ω)

            電阻元件

            可替代電阻器型號

            總阻值R1-R6

            分段電阻值

            規格型號

            數量

            R1-R2

            R2-R3

            R3-R4

            R4-R5

            R5-R6

            ZX16-0.1

            237

            0.1

            0.02

            0.02

            0.02

            0.02

            0.02

            Zc3-1-1

            20

            ZX1型ZX10型ZX15型ZX12型ZX9型

            ZX16-0.14

            200

            0.14

            0.028

            0.028

            0.028

            0.028

            0.028

            Zc3-1-2

            ZX16-0.2

            167

            0.2

            0.04

            0.04

            0.04

            0.04

            0.04

            Zc3-1-3

            ZX16-0.28

            141

            0.28

            0.056

            0.056

            0.056

            0.056

            0.056

            Zc3-1-4

            ZX16-0.4

            118

            0.4

            0.08

            0.08

            0.08

            0.08

            0.08

            Zc3-1-5

            ZX16-0.56

            100

            0.56

            0.112

            0.112

            0.112

            0.112

            0.112

            Zc3-1-6

            ZX16-0.8

            84

            0.8

            0.16

            0.16

            0.16

            0.16

            0.16

            Zc3-1-7

            ZX16-1.1

            71

            1.1

            0.22

            0.22

            0.22

            0.22

            0.22

            Zc3-1-8

            ZX16-1.6

            59

            1.6

            0.32

            0.32

            0.32

            0.32

            0.32

            Zc3-1-9

            ZX16-2.2

            50

            2.2

            0.44

            0.44

            0.44

            0.44

            0.44

            Zc3-2-1

            ZX16-3

            43

            3

            0.6

            0.6

            0.6

            0.6

            0.6

            Zc3-2-2

            ZX16-4.2

            37

            4.2

            0.84

            0.84

            0.84

            0.84

            0.84

            Zc3-2-3

            ZX16-5.6

            32

            5.6

            1.12

            1.12

            1.12

            1.12

            1.12

            Zc3-2-4

            ZX16-8

            27

            8

            1.6

            1.6

            1.6

            1.6

            1.6

            Zc3-2-5

            ZX16-11

            23

            11

            2.2

            2.2

            2.2

            2.2

            2.2

            Zc3-2-6

            ZX16-16

            19

            16

            3.2

            3.2

            3.2

            3.2

            3.2

            Zc3-2-7

            ZX16-2

            53

            2

            0.4

            0.4

            0.4

            0.4

            0.4

            Zc3-3-1

            ZX2型

            ZX16-2.5

            47

            2.5

            0.5

            0.5

            0.5

            0.5

            0.5

            Zc3-3-2

            ZX16-3.3

            41

            3.3

            0.66

            0.66

            0.66

            0.66

            0.66

            Zc3-3-3

            ZX16-4

            37

            4

            0.8

            0.8

            0.8

            0.8

            0.8

            Zc3-3-4

            ZX16-5

            34

            5

            1.0

            1.0

            1.0

            1.0

            1.0

            Zc3-3-5

            ZX16-6.6

            29

            6.6

            1.32

            1.32

            1.32

            1.32

            1.32

            Zc3-3-6

            ZX16-7

            28

            7

            1.4

            1.4

            1.4

            1.4

            1.4

            Zc3-3-7

            ZX16-9

            25

            9

            1.8

            1.8

            1.8

            1.8

            1.8

            Zc3-3-8

            ZX16-11

            23

            11

            2.2

            2.2

            2.2

            2.2

            2.2

            Zc3-3-9

            ZX16-14.5

            20

            14.5

            2.9

            2.9

            2.9

            2.9

            2.9

            Zc3-3-10

            ZX16-19.5

            17

            19.5

            3.9

            3.9

            3.9

            3.9

            3.9

            Zc3-3-11

            ZX16-28

            14

            28

            5.6

            5.6

            5.6

            5.6

            5.6

            Zc3-3-12

            ZX16-35

            13

            35

            7.0

            7.0

            7.0

            7.0

            7.0

            Zc3-3-13

            ZX16-44

            11

            44

            8.8

            8.8

            8.8

            8.8

            8.8

            Zc3-3-14

            ZX16-58

            9.8

            58

            11.6

            11.6

            11.6

            11.6

            11.6

            Zc3-3-15

            ZX16-80

            8.4

            80

            16

            16

            16

            16

            16

            Zc3-3-16

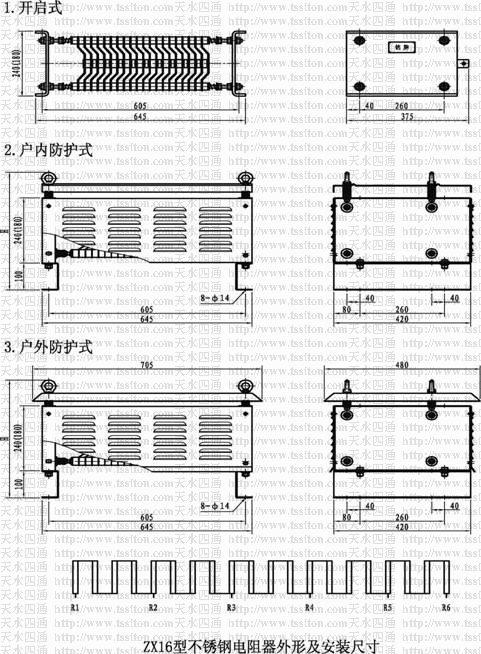

            (a)標準形式
